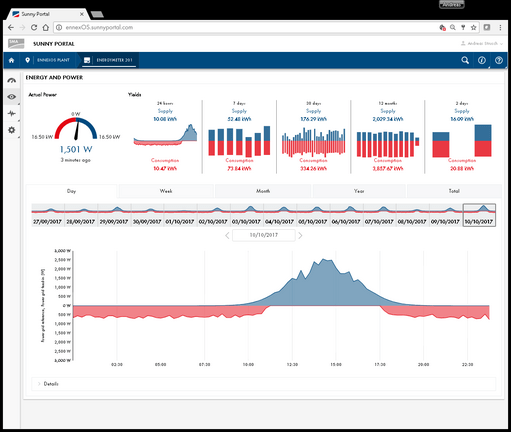

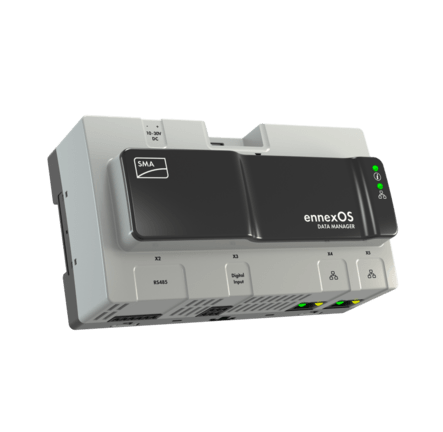

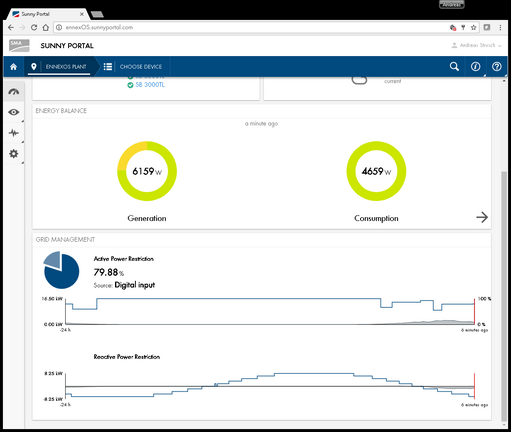

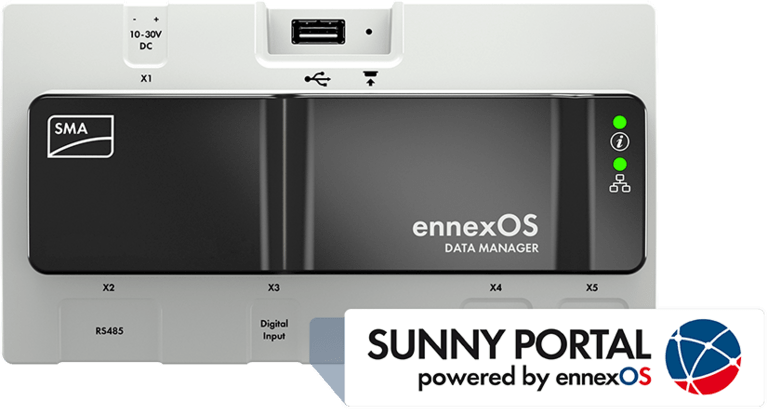

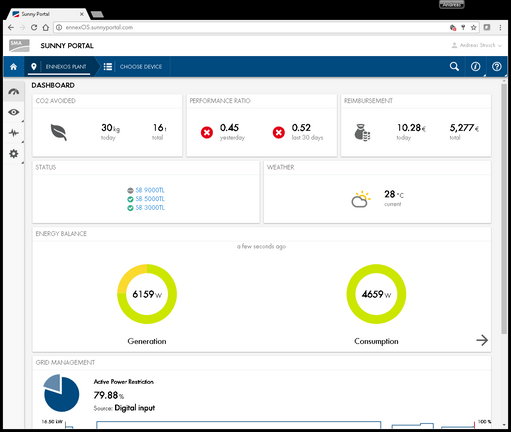

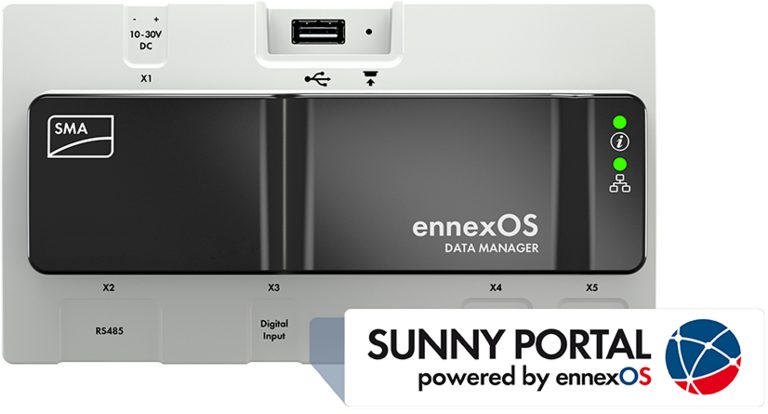

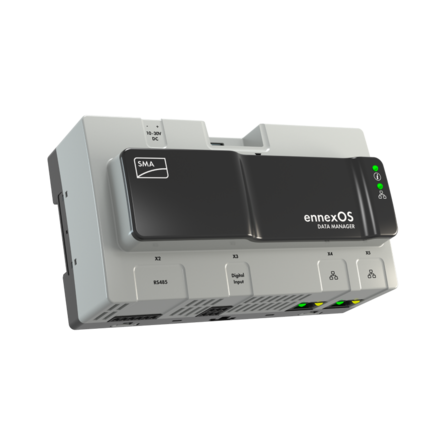

Data Manager M powered by ennexOS

Nej. Ange användarnamn och lösenord och avbryt sedan installationsassistenten. Dina ursprungliga systemdata finns kvar och övertas automatiskt.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Delanläggningar kan förverkligas med överordnade och underordnade System Manager. Då visas alla Data Managers (överordnade och underordnade) i Sunny Portal powered by ennexOS som en anläggning. I Sunny Portal powered by ennexOS kan anläggningen delas in i delanläggningar.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Nej. För att kunna registrera nya enheter måste du starta Data Managerns installationsassistent. I installationsassistenten kan även enheter med olika lösenord registreras. På så sätt får du samma anläggningslösenord (installatörslösenord).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Av tekniska skäl används endast egna certifikat. Certifikat som kan bytas ut av en Intercepting proxy-server kan inte verifieras. Vänd dig till nätverksadministratören för att ställa in undantag för brandväggen. Ta då hänsyn till uppgifterna om utgående portar i dessa vanliga frågor.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

En längre tid utan spänningsförsörjning kan ha lett till att realtidsklockans kondensator på Data Managern är urladdad. Säkerställ att Data Managern har åtkomst till en tidsserver på internet för att få den aktuella tiden. Det är även möjligt att tilldela den aktuella tiden i en ansluten webbläsare till Data Managern (t.ex. för att inte avbryta idrifttagningen). Då jämförs tiden inte regelbundet med en tidsserver. På så sätt uppstår på lång sikt avvikelser (några sekunder per dag).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

För Data Manager M och Data Manager M Lite kan du använda nätdelen för Sunny WebBox, SMA Cluster Controller, SMA Com Gateway eller SMA Inverter Manager. Generellt kan du för alla Data Managers använda alla nätdelar som uppfyller specifikationen i Data Managerns datablad och anvisning.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Nej. Produkterna är inte kompatibla med varandra.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

För det måste flera Data Managers M vara installerade i anläggningen. Data Manager M stöder upp till 50 enheter (EDMM-20) respektive upp till 30 enheter (EDMM-10). En Data Manager M måste vara konfigurerad som överordnad System Manager. Övriga Data Managers M måste vara konfigurerade som underordnad System Manager. I Sunny Portal powered by ennexOS måste varje Data Manager M registreras separat i anläggningen. Alla Data Managers M visas gemensamt i anläggningen. I enhetsöversikten kan det för varje enhet visas vilken Data Manager M den är tilldelad.

Anmärkning:

• Elmätaren vid nätanslutningspunkten måste tilldelas till den överordnade Data Manager M.

• Endast Data Manager M som överordnad System Manager kan reglera. Data Manager M som underordnade System Manager används i styrläge.

• I/O-system via vilka regleringsföreskrifter genomförs måste vara inloggade på den överordnade Data Manager M.

• På den underordnade Data Manager M måste Modbus-gränssnitten aktiveras.

• På den överordnade Data Manager M måste de underordnade Data Manager M integreras som Modbus-enheter.

• Enhetstillhörigheten måste vara entydig – annars visas inte balans-, effekt- och produktionsvärdena korrekt.

• Anläggningens totala effekt får inte uppgå till mer än 7,5 MVA. Vid större anläggningar måste en Data Manager L användas som överordnad System Manager.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

På grund av interna konfigurationsprocesser tar det lite längre tid att starta användargränssnittet vid idrifttagningen.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

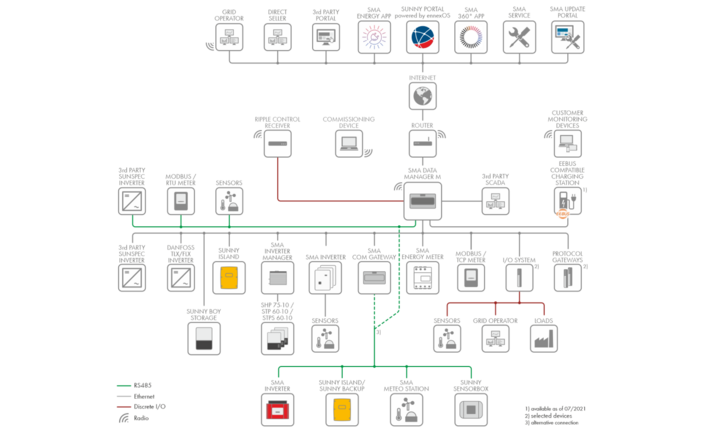

Följande enheter stöds och är definierade som enheter:

• Solcellsväxelriktare

• Batteriväxelriktare

• Smartmätare/nätanalysator

• Externt I/O-system

• Extern, direktkommunicerande sensor

• Väderstation

• Laddpunkter (1 SMA EV Charger Business räknas som 2 laddpunkter)

• Underordnade Data Managers

• SMA Hybrid Controller (endast Data Manager L)

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Kontrollera i routerns inställningar om DHCP är aktiverad. Om ingen DHCP kan aktiveras måste en statisk IP-adress delas ut till Data Managern. Bygg då upp en direktanslutning till Data Managern via WLAN och genomför idrifttagningen (se produktanvisningarna). Dela då ut en korrekt statisk IP-adress till Data Managern (fråga din nätverksadministratör).

eller

Anslut Data Managern till en DHCP-kompatibel router utanför anläggningen och genomför idrifttagningen. Dela då ut en korrekt statisk IP-adress till Data Managern (fråga din nätverksadministratör). Anslut sedan Data Managern till routern i anläggningen. Nu kan Data Managern nås via den statiska IP-adressen. Följ stegen i installationsassistenten och gör inställningarna för din anläggning.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

När DHCP-giltighetstiden har gått ut genomförs en ny DHCP-begäran. Då kan det hända att Data Managern och de anslutna enheterna tilldelas en ny IP-adress. Vi rekommenderar användning av statisk DHCP. Då tilldelas enheter med känd MAC-adress alltid samma IP-adress.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Produkter från SMA använder nätverksområdet 192.168.12.xxx. Om detta nätverksområde också används i det lokala nätverket kan det uppstå konflikter i nätverket. Undvik detta nätverksområde för det lokala nätverket. Mer information om detta finns i anvisningarna för SMA-produkterna.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Beroende på webbläsaren kan det hända att inmatningen tolkas som sökinmatning. Ange i webbläsarens adressrad före Data Managerns åtkomstadress ”https://”.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

För att spara det egensignerade certifikatet för Data Managern i webbläsaren måste det till en början accepteras som tillförlitligt i webbläsaren. När Data Manager har återställts till fabriksinställningen identifieras detta certifikat av webbläsaren som gammalt eller ogiltigt. Radera det gamla certifikatet i webbläsarens säkerhetsinställningar. Anslut på nytt till Data Managern och acceptera det nya certifikat som erbjuds.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Alla RS485-enheter som är anslutna till och kompatibla med SMA Com Gateway kan användas med Data Managern. Med EDMM-20 kan du ansluta RS485-enheter till de två RS485-ingångarna för kommunikation via Modbus RTU eller Data1-protokoll. Om en ingång redan använder ett dataprotokoll, kan bara det andra protokollet användas på den andra ingången.

Ta då hänsyn till de begränsningar som anges i avsnittet ”Stödtjänster” i dessa vanliga frågor.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

I Sunny Portal powered by ennexOS kan du under Konfiguration > Anläggningsegenskaper > Extern åtkomst > Datakommunikation ange de överförda uppgifternas frekvens och mängd i tre steg (standardinställningen är ”hög”).

Följande tabell visar den nödvändiga datavolymen för två exempelanläggningar (förutom vid uppdateringar, Webconnect, FTP-Push):

Anläggning

Profil

Firmware-version<1.10.06.R

10 x Sunny Tripower CORE1

1 x SMA Energy Meter (@200 ms)

hög

400 MB/månad

medium

140 MB/månad

låg

10 MB/månad

49 x Sunny Tripower CORE1

1 x SMA Energy Meter (@200 ms)

hög

410 MB/månad

medium

150 MB/månad

låg

10 MB/månad

Om dataöverföringshastigheten är lägre än en standard LTE-anslutning (t.ex. på grund av en förbrukad datavolym) kan inte alla Data Manager-tjänster garanteras.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

Data Manager L/SMA Power Plant Manager överför Anläggningens data var 5:e minut till Sunny Portal powered by ennexOS. Den förväntade datavolymen för 60 växelriktare uppgår till ca 500 MB/månad. För 9 växelriktare uppgår den förväntade datavolymen till ca 200 MB/månad. Om dataöverföringshastigheten är lägre än en standard LTE-anslutning (t.ex. på grund av en förbrukad datavolym) kan inte alla Data Manager-tjänster garanteras.

[SMA Data Manager L (EDML-10)]

När Field Data Management är aktiverad måste man utgå från en högre datavolym på ca 200–600 MB/dag. Mycket detaljerade uppgifter överförs i hög tidsmässig upplösning. Vi rekommenderar bredband med en uppladdningshastighet på minst 1 MBit/sekund. När en firmware-uppdatering laddas ned via Remote Service är det ca 150 MB per uppdateringsfil.

[SMA Data Manager L (EDML-10)]

I mer komplexa system kan det vara nödvändigt att aktivera utgående portar, vilket bör göras av nätverksadministratören. Inkommande portar behöver inte aktiveras.

• FTP-push: Port 21 (FTP)

• Uppdateringar: port 80 och 443 (http/https) / update.sunnyportal.de

• Tidssynkronisering med Sunny Portal (om den inte tillhandahålls av routern): port 123 (NTP) / ntp.sunny-portal.com

• Dataöverföring: port 443 (https/TLS) / ldm-devapi.sunnyportal.com

• Användargränssnitt: port 443 (https/TLS) / ennexos.sunnyportal.com

• SMA Webconnect 1.5, SMA SPOT och SMA Live-View: Port 9524 (TCP) / wco.sunnyportal.com

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Vänd dig vid problem till din nätverksadministratör, eftersom det vid VPN-anslutningar ofta uppstår visningsfel och funktionsbegränsningar.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

För Modbus-enheter rekommenderas statisk DHCP eller statiska IP-adresser för att IP-adresserna inte ska ändras under löpande drift. Statisk DHCP kan ställas in i routern (MAC-adressen får alltid samma DHCP-adress). En statisk IP-adress kan anges i respektive enhet (får inte vara i routerns DHCP-adressområde).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

För läsning av enheter som är anslutna till en Data Manager M gäller följande läsningshastigheter:

Enheter

Läsningshastigheter

Speedwire-enheter

1 sekund för aktiv och reaktiv effekt

5 sekunder för återstående mätvärden

30 sekunder för parametrar

100 millisekunder för förinställda värden

Modbus-/TCP-växelriktare

1 sekund för aktiv och reaktiv effekt

5 sekunder för återstående mätvärden

30 sekunder för parametrar

100 millisekunder för förinställda värden

SMA Data1-växelriktare (RS485)

10 sekunder till några minuter för mätvärden (beroende på anläggningens storlek)

30 minuter för parametrar

10 sekunder till 30 sekunder för börvärden (beroende på anläggningens storlek)

Modbus TCP-elmätare/-nätanalysatorer

200 millisekunder resp. 1000 millisekunder för P/Q-mätvärden (beroende på enhetens typ)

5 sekunder för ytterligare mätvärden

Interna digitala ingångar (Data Manager)

100 millisekunder

Externa I/O-system

1 sekund för mätvärden

100 millisekunder för utmatningsvärden (Wago, Moxa per Modbus TCP)

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

Dataöverföringshastigheten ställs automatiskt in på 200 ms av Data Manager om den använda mätaren används som mätare vid nätanslutningspunkten.

För att anpassa dataöverföringshastigheten för SMA Energy Meter måste du logga in med användargruppen Installatör i SMA Energy Meters användargränssnitt (se SMA Energy Meters anvisningar). Fjärrkonfiguration av SMA Energy Meter är inte möjlig på grund av säkerhetsskäl.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

Detta är möjligt med vissa begränsningar (se teknisk information ”SMA Data Manager M / L - System control with two measuring devices” på www.SMA-Solar.com).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

För att lägga till nya enheter i Data Managern måste enheterna vara i drift och befinna sig i det lokala nätverket. Genomför i användargränssnittet för Data Managern följande inställningar:

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Du kan ansluta lämpade elmätare/nätanalysatorer till Data Manager via det lokala nätverket. Därutöver kan alla elmätare/nätanalysatorer anslutas som har ett Modbus TCP-gränssnitt (du hittar enheter som stöds i Data Managerns anvisningar och i tillverkardeklarationen på www.SMA-Solar.com). Uppmätta data visas i realtid som listvy i Data Managern. Datan kan med fördröjning visas som kurvor i Sunny Portal powered by ennexOS.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Exakt 1 elmätare stöds vid nätanslutningspunkten. Den används för både övervakning, energibalans och styrning/reglering vid nätanslutningspunkten.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Smartmätaren/nätanalysatorn ansluts vid överlämningsstället till nätägaren:

• vid lågspänningsanläggningar (t ex enligt VDE AR-N 4105) vid nätanslutningspunkten för lågspänning

• vid mellanspänningsanläggningar (t ex enligt VDE AR-N 4110) på transformatorns mellanspänningssida (ström- och spänningstransformatorer måste vara anslutna på mellanspänningssidan med samma kopplingsschema)

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Nej, det är inte möjligt i nuläget. Varje enhet kan bara representera en systemenhet. Modbus-TCP-datakoncentratorer som t ex utgör flera smartmätare i olika Modbus-registerområden eller enhets-ID:er kan endast användas för en enskild systemenhet. Datakoncentratorer som är anslutna via Modbus-RTU och utgör flera enheter över olika enhets-ID:er kan användas för denna funktion. För tillfället finns det inga kända datakoncentratorer som arbetar i detta läge.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Eventuellt kan I/O-systemets IP-adress inte identifieras. Kontrollera i routerns inställningar om DHCP är aktiverad och aktivera DHCP vid behov. Säkerställ att I/O-systemet är inställt på DHCP. För detta måste alla DIP-brytare på I/O-systemet stå på ON (se tillverkarens anvisning eller anvisning ”WAGO-I/O-SYSTEM 750 with SMA Data Manager M” på www.SMA-Solar.com).

När DHCP-giltighetstiden har gått ut genomförs en ny DHCP-begäran. Då kan det hända att en ny IP-adress tilldelas. För Modbus-enheter rekommenderas statisk DHCP eller statiska IP-adresser för att IP-adresserna inte ska ändras under löpande drift.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

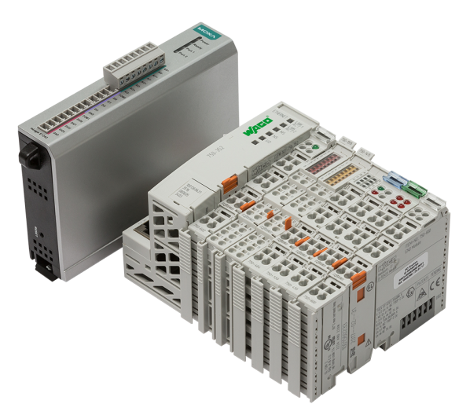

För att använda I/O-systemet med Data Managern måste I/O-systemet med dess IP-adress tillkännages i Data Manager. Gör så här för att identifiera I/O-systemets IP-adress:

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Säkerställ att I/O-systemet är inställt på DHCP eller en giltig IP-adress (se tillverkarens anvisning eller anvisning ”WAGO-I/O-SYSTEM 750 with SMA DATA MANAGER M” på www.SMA-Solar.com).

I/O-systemet måste vara konfigurerat så här (från vänster):

• 750-352: fältbusskopplare/-controller

• 750-602: potentialinmatning (24 V)

• 750-1414: 8 digitala ingångar (24 V)

• 750-1515: 8 digitala utgångar (24 V)

• 750-464: 2/4 motståndsingångar (2 x Pt100)

• 750-455: 4 analoga ingångar (4 till 20 mA)

• 750-559: 4 analoga utgångar (0 till 10 V)

• 750-600: ändplint

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

WAGO-I/O-SYSTEM 750 är lämpat för anslutning av Pt100-temperatursensorer med 2, 3 eller 4 ledare. SMA stödjer dock endast anslutning av Pt100-temperatursensorer med 2 ledare, eftersom motsvarande bussplint 750-464 är förinställd på 2-kanalmätteknik (se Fig. 1). Ingångar som inte används måste kortslutas (se Fig. 2).

För kortslutna mätkanaler visas i Data Managerns användargränssnitt värdet -200 °C. Vid defekta sensorer eller ett kabelbrott visas inga värden (se tillverkarens anvisning eller anvisning ”WAGO-I/O-SYSTEM 750 with SMA DATA MANAGER M” på www.SMA-Solar.com).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Säkerställ att I/O-systemet är inställt på DHCP eller en giltig IP-adress. För Modbus-enheter rekommenderas statisk DHCP eller statiska IP-adresser för att IP-adresserna inte ska ändras under löpande drift. Säkerställ att läget för de analoga ingångarna är anpassat i I/O-systemet (se tillverkarens anvisningar).

IP-adress:

IP-adresserna för I/O-systemen från Moxa kan ställas in via webbgränssnittet eller via programmet ioSearch från Moxa.

För att kunna använda de analoga ingångarna på I/O-systemet med Data Managern måste de analoga ingångarna på I/O-systemet vara inställda på 4 mA till 20 mA (se tillverkarens anvisning).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Du kan ansluta temperatur-, solinstrålnings- och vindsensorer direkt till Data Manager. Uppmätta data visas i realtid som listvy i Data Managern. Dessutom kan datan visas som kurvor i Sunny Portal powered by ennexOS. Linjäriseringen av temperatursensorernas data utförs i I/O-systemet. Solinstrålnings- och vindsensorer måste däremot själva vara dimensionerade för att linjärisera data. Du hittar sensorernas anslutningsmöjligheter i den tekniska informationen ”SMA DATA MANAGER/SUNNY PORTAL powered by ennexOS – funktionsöversikt” på www.SMA-Solar.com.

[SMA Data Manager M (EDMM-20)]

Du kan ansluta temperatur-, solinstrålnings- och vindsensorer på ett lämpat I/O-system. Uppmätta data visas i realtid som listvy i Data Managern. Dessutom kan datan visas som kurvor i Sunny Portal powered by ennexOS. Linjäriseringen av temperatursensorernas data utförs i I/O-systemet. Solinstrålnings- och vindsensorer måste däremot själva vara dimensionerade för att linjärisera data. Du hittar sensorernas anslutningsmöjligheter i den tekniska informationen ”SMA DATA MANAGER/SUNNY PORTAL powered by ennexOS – funktionsöversikt” på www.SMA-Solar.com.

[SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Det kan endast tilldelas en sensor för solinstrålning, utomhustemperatur, modultemperatur och vindhastighet. Det är inte möjligt att konfigurera flera sensorer av samma typ.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

ioLogik E1260 från Moxa är lämpad för anslutning av Pt100-temperatursensorer med 2 eller 3 ledare.

Anslutning 3 ledare:

Vid anslutning av Pt100-temperatursensorer med 3 ledare är mätningarna exaktare framför allt vid stora ledningslängder.

Anslutning 2 ledare:

Vid anslutning av Pt100-temperatursensorer med 2 ledare rekommenderar SMA att du ansluter en skärmad kabel med tre trådar till ioLogik E1260 från Moxa. Den tredje ledaren för du fram nära Pt100-temperatursensorerna och ansluter den till en av de båda Pt100-anslutningarna. Kabelskärmen ansluter du på ena sidan på skyddsledaren på ioLogik E1260 från Moxa. Själva ioLogik E1260 från Moxa har ingen anslutning för en skyddsledare. Därför ska kopplingsfördelarens skyddsledare användas (elskåpets DIN-skena eller hölje ska ha en skyddsledare). Vid oexakta mätvärden kan ingångarna på ioLogik E1260 från Moxa kalibreras separat via användargränssnittet (se tillverkarens anvisning).

[SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Det kan hända att några Modbus-enheter har startats om på grund av ett spänningsfall. Då har Modbus-enheterna fått nya, förändrade IP-adresser från DHCP-routern. Det kan hända när det inte har skapats någon MAC-adressanslutning i DHCP-routern. Det innebär att Modbus-enheterna inte nödvändigtvis får samma IP-adress.

Ställ in MAC-adressanslutningen i din DHCP-router eller förläng om möjligt DHCP-giltighetstiden till oändlig.

Om en Modbus-enhets IP-adress har förändrats, måste den anges i Data Managerns installationsassistent.

Tilldela om möjligt alltid Modbus-enheter fasta IP-adresser.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

I produkten är bytes inställda enligt nedan och kan behöva anpassas i RS485-enheten:

• 8-bits överföring, ingen paritet (alternativ: odd/even)

• Överföringshastighet: 1200, 9600 eller 19200

• Stoppbitar: 1 (standard) eller 2

Parallell drift av Modbus RTU och SMA Data1 är möjlig. Vid användning av EDMM-20 måste man beakta att varje protokoll har tilldelats en egen RS485-buss med antingen COM1 eller COM2 på EDMM-20. Båda protokollen på samma buss är inte tillåtna.

För Data Manager L krävs en RS232/RS485-omvandlare.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Värdena måste tilldelas som anläggningsvärden i sensorkonfigurationen.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Det går att göra i Sunny Portal powered by ennexOS. Där kan delanläggningar och anläggningsgrupper skapas och visualiseras (se instruktionerna för Sunny Portal powered by ennexOS på www.SMA-Solar.com).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Endast anläggningar med en Sunny WebBox eller en SMA Cluster Controller kan överföras från den klassiska Sunny Portal till Sunny Portal powered by ennexOS.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

När en anläggning i Sunny Portal powered by ennexOS raderas, måste även den tillhörande Data Manager och eventuella befintliga underordnade Data Manager återställas till fabriksinställning. I annat fall kan dessa Data Manager inte registreras i andra anläggningar.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Data Managern behöver på de externa ingångarna (I/O-system från Wago eller Moxa) vanligtvis statiska signaler. Du hittar mer information i Teknisk information “Förverkligande av effektföreskrifter via pulssignaler” på www.SMA-Solar.com.

Om de interna digitalingångarna på Data Manager M används, kan dessa även använda pulssignaler (pulstid >=1 s). Genomför då motsvarande fallback- och standardinställningar.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Här måste man skilja mellan aktiv och reaktiv effekt:

Aktiv effekt

När nätägaren föreskriver en aktiv effekt vid nätanslutningspunkten handlar det alltid om mätningen vid nätanslutningspunkten. Därför räcker det med driftsättet ”Styrning” (utan återkoppling av är-värdet) vid rena inmatningsanläggningar. Vid anläggningar med självförbrukning ska driftsättet ”Reglering” (med återkoppling av är-värdet) användas, eftersom överskottsenergi från solcellerna på så sätt omvandlas till egenförbrukning och effektvärden vid nätanslutningspunkten ändå motsvarar nätägarens föreskrift.

Reaktiv effekt

Både i rena inmatningsanläggningar och i anläggningar med självförbrukning ska du välja driftsättet ”Reglering” (med återkoppling av mätvärdena från nätanslutningspunkten). På så sätt beaktas och regleras effekt- och eventuell transformatorinverkan av Data Managern.

Det kan i anläggningar med hög självförbrukning och högt behov av reaktiv effekt (t ex drift av elektriska maskiner i kommersiella och industriföretag utan extra kompensationsanläggning) hända att börvärdena vid nätanslutningspunkten (värde för reaktiv effekt, cos φ-värde) inte kan regleras av solcellsväxelriktaren. Det kan exempelvis vara drift av elektriska maskiner i kommersiella och industriföretag utan extra kompensationsanläggning. I sådana anläggningar genererar solcellsväxelriktarna nästan enbart reaktiv effekt och knappt någon aktiv effekt. I sådana fall rekommenderar vi driftsättet ”Styrning”. Vänd dig till din lokala nätägare.

Beakta uppgifterna i dessa vanliga frågor för användning av växelriktare via RS485/SMA Data1. För användning av FLX/TLX-växelriktare (kommunikationsprotokoll EtherLynx) rekommenderar vi för börvärdet för reaktiv effekt även styrningsläget (Open-Loop-Control).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Nej, det är inte möjligt i nuläget. För fullständig reglering och styrning krävs mätvärden för aktiv och reaktiv effekt. Dessa värden tillhandahålls endast av en mätare när både spännings- och strömmätning är möjlig.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

Nej, det är inte möjligt, eftersom Data Managern endast stödjer ett mätinstrument för nätanslutningspunkten.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

Det bör undvikas eftersom värdena för aktiv och reaktiv effekt då inte stämmer överens med de faktiska värdena. Då leder både transformatorförlusterna och fasförskjutningen till felaktig mätning.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

Nej, i sådana fall kan man använda en ”virtuell” nätmätare i Data Manager. På så sätt kan ett externt cos φ-börvärde anges. Det föreskrivna börvärdet skiljer sig från det inställda värdet vid nätanslutningspunkten. En extern reglering av nätägaren krävs. Genomför i användargränssnittet för Data Managern följande inställningar:

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

I anläggningar med växelriktare måste först alla växelriktare ha tagits i drift för anläggningseffekten ska kunna visas korrekt. Konfigurera därefter de överordnade Data Managern. Konfigurera därefter de överordnade Data Managern. Först när alla Data Managers är konfigurerade ska du skapa anläggningen i Sunny Portal powered by ennexOS. Observera att alla överordnade och underordnade datahanterare måste registreras med PIC och RID. Detta görs samtidigt för alla enheter via anläggningskonfigurationsassistenten i Sunny Portal powered by ennexOS.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Detta är för närvarande endast möjligt genom direkt parameterinställning i enheten (se teknisk information ”SMA GRID GUARD 10.0 - Grid Management Services via Inverter and System Controller” på www.SMA-Solar.com).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Nej. En underordnad Data Manager kan endast användas i styrningsdrift. För regleringen ansvarar den överordnade Data Managern

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Denna kommunikation övervakas med en fast timeout på 10 sekunder. Om kommunikationen avbryts indikeras en störning på enheten. Om en reglering (Closed-Loop-Control) är aktiv vid nätanslutningspunkten, växlas driftsättet till styrning (Open-Loop-Control). På så sätt överförs börvärdena till växelriktarna (utan reglering). Det innebär att en växelriktare inte identifierar denna störning som en sådan och att dess egna återfallsbeteende inte aktiveras vid kommunikationsavbrott. Växelriktaren fortsätter att få föreskrifterna från Data Managern.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

Växelriktare som är anslutna via RS485 kommunicerar via det SMA-specifika protokollet SMA Data1. Via det kan man även överföra effektföreskrifter till växelriktarna. Men det finns begränsningar för anläggningar med sådana enheter (oberoende av om dessa enheter är anslutna direkt till Data Manager M via en SMA COM Gateway):

• Om det finns SMA Data1-enheter i anläggningen är av stabilitetsskäl ingen reglerad drift (Closed-Loop-Control) möjlig. Endast styrd drift (Open-Loop-Control) är möjlig. Detta innebär att en eventuell självförbrukning inte beaktas vid en extern eller konstant föreskriven effektminskning.

• Om detta ändå önskas, måste RS485-enheterna ersättas med enheter som kan kommunicera direkt via Ethernet (SMA Speedwire eller Modbus SunSpec).

Om det dessutom krävs ett börvärde för reaktiv effekt finns det också begränsningar:

• Det är inte alla SMA-växelriktare som klarar reaktiv effekt (detta gäller i synnerhet SMA-växelriktare som har lanserats före 2007).

• Om dessa växelriktare klarar reaktiv effekt och om börvärde ska anges, måste växelriktarna anslutas direkt till Data Manager M. Om växelriktarna är anslutna till en SMA COM Gateway kan man inte säkerställa att funktionen finns på alla växelriktare som klarar reaktiv effekt.

• Även här är endast styrd drift (Open-Loop-Control) möjlig.

Vi rekommenderar att återställa inställda inmatningsbegränsningar i växelriktarna så att parametrarna ”P-Limit” och ”P-Max” är identiska med respektive växelriktares maximala effekt.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10)]

Kör installationsassistenten för stödtjänster. Kontrollera då värdena för AC-anläggningseffekten och återfallsvärdena. Anpassa värdena till den eventuellt förändrade AC-anläggningseffekten.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

SMA Speedwire är en trådbunden, ethernetbaserad fältbuss för att förverkliga effektstarka kommunikationsnät i decentraliserade storskaliga solcellsanläggningar. SMA Speedwire använder den internationellt etablerade Ethernetstandarden, det IP-protokoll som baseras på den samt det för solcellsanläggningar optimerade kommunikationsprotokollet SMA Data2+. Detta möjliggör konstant 10/100 Mbit-dataöverföring till växelriktaren samt en tillförlitlig övervakning, styrning och reglering av anläggningen (se Teknisk information ”SMA SPEEDWIRE FÄLTBUSS” på www.SMA-Solar.com).

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

När datakommunikationen sker krypterat mellan Data Managern och växelriktare blir det mycket svårare att utföra cyberangrepp mot solcellsanläggningar.

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

• SMA Data Manager

• Växelriktare med SMA Speedwire med tillverkningsdatum efter 2010, som inte är anslutna via en SMA Com Gateway

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]

[SMA Data Manager M (EDMM-20), SMA Data Manager M (EDMM-10), SMA Data Manager L (EDML-10)]
