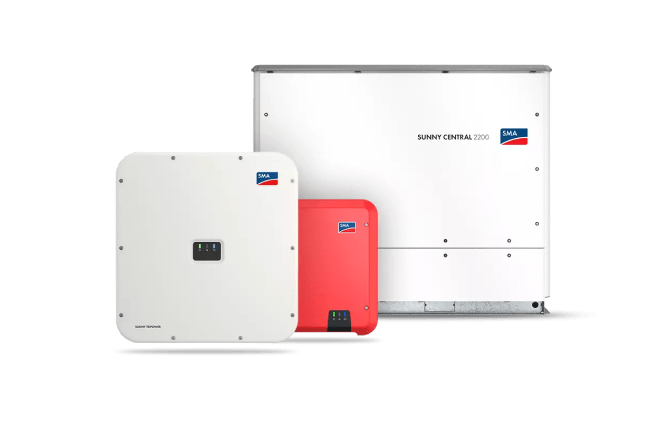

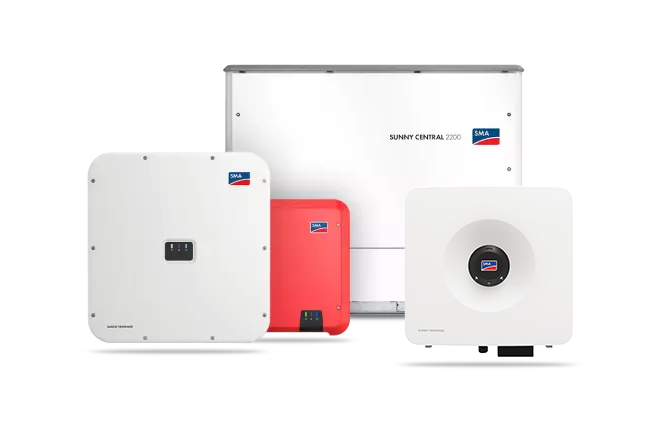

Växelriktare för solceller

Solcellsväxelriktare är viktiga delar i solcellsanläggningar. De omvandlar den likström (DC) som har producerats av solcellerna till växelström (AC). Solcellsväxelriktare från SMA är kompatibla med solcellsmoduler från ledande tillverkare. Dessutom erbjuder vi rätt växelriktare för varje användningsområde – oavsett om det här privat, företag eller industrin. Här kan du läsa mer om vår innovativa teknik.

Växelriktare för solceller

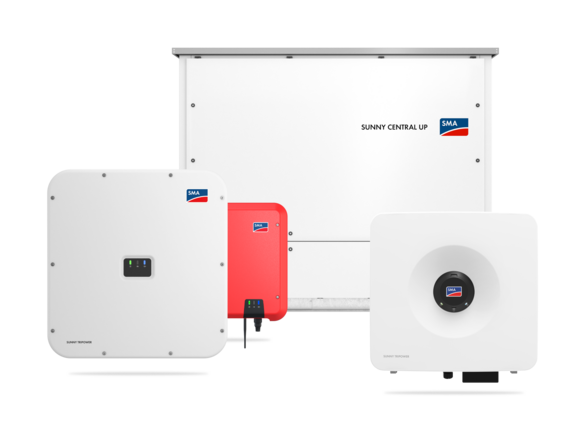

Växelriktare för solceller från SMA

Stringväxelriktare för villor och företag

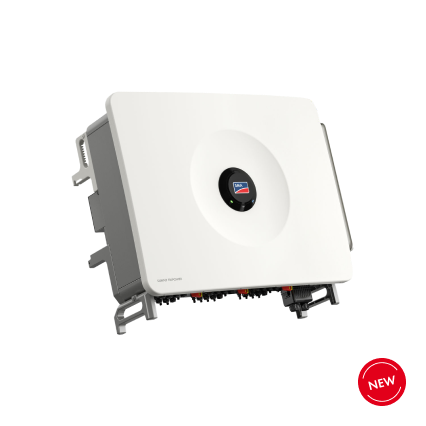

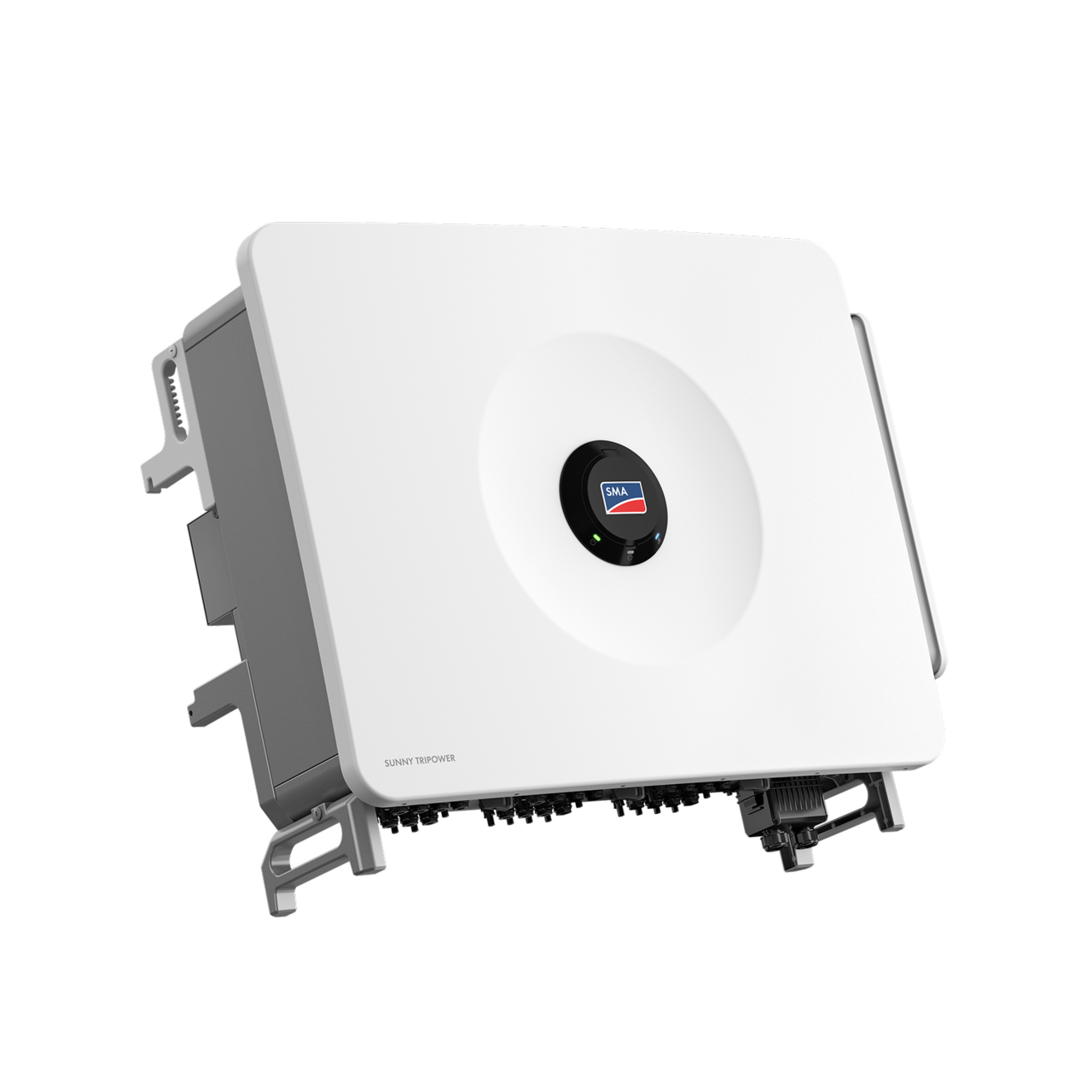

SMA Sunny Tripower 125

Sunny Tripower 125

Den perfekta växelriktaren för stora kommersiella anläggningar

Sunny Tripower 125

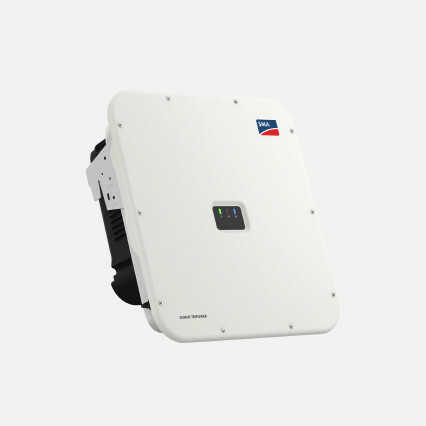

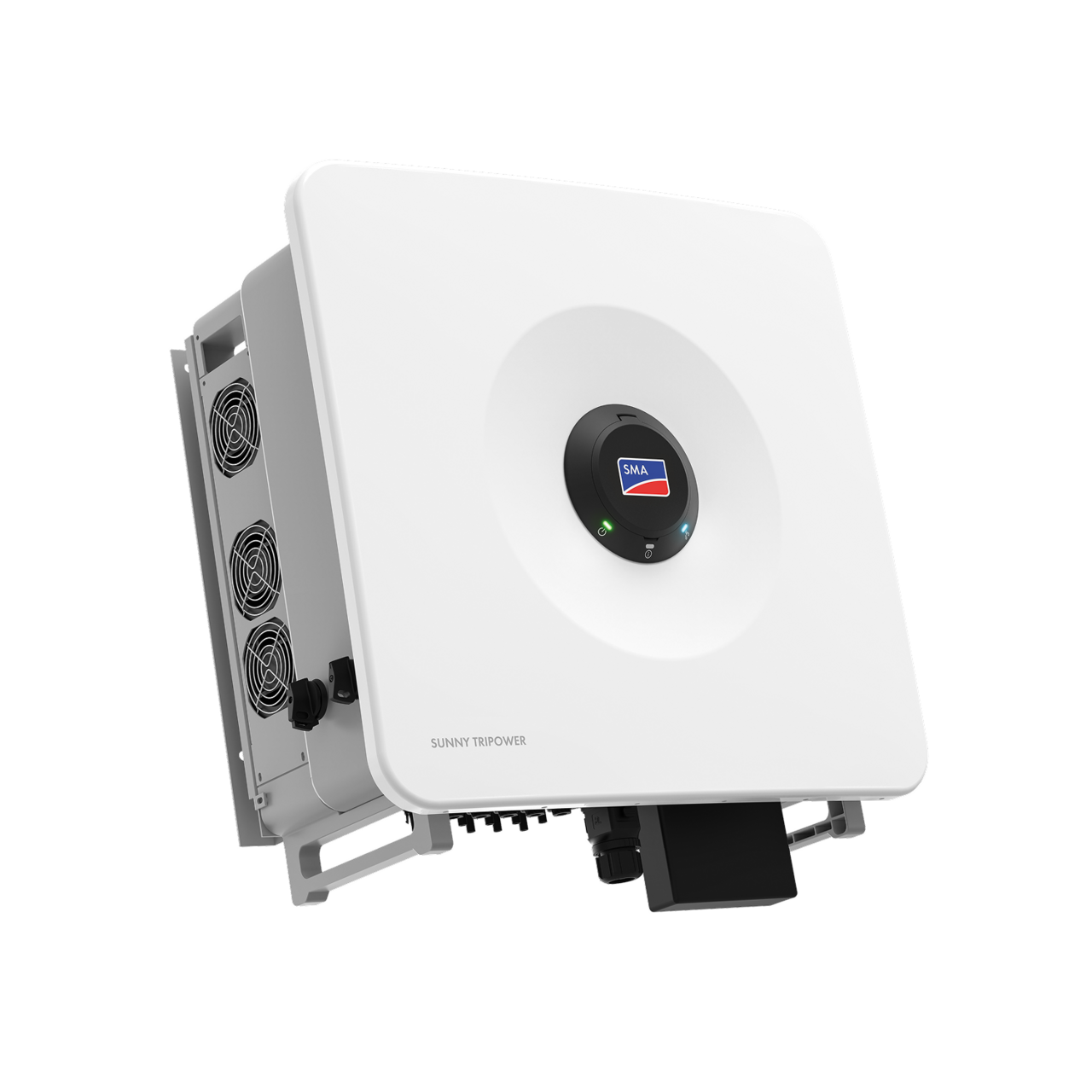

Sunny Tripower X

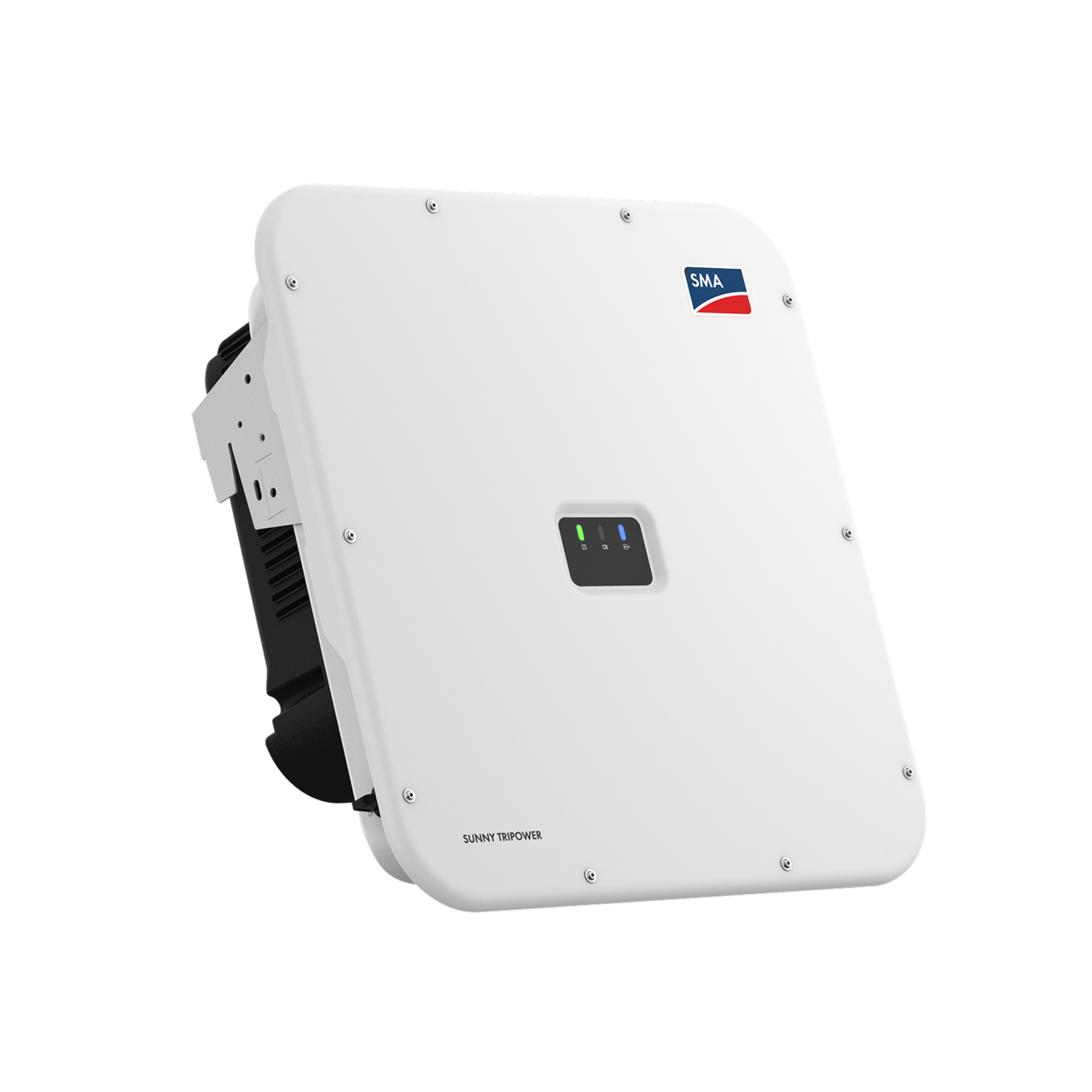

Sunny Tripower X 12kW / 15kW / 20kW / 25kW

Den senaste lösningen för kommersiell energiproduktion och energihantering

Sunny Tripower X

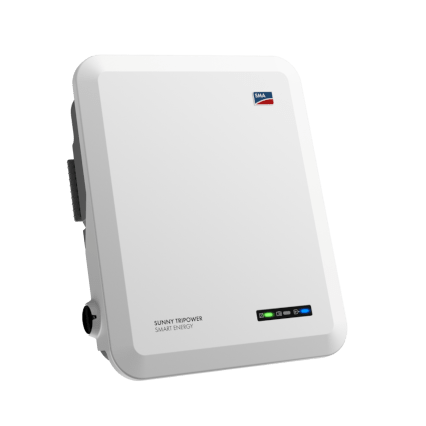

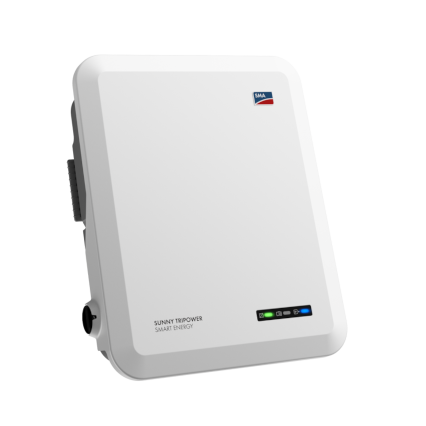

SMA Sunny Tripower Smart Energy

Sunny Tripower Smart Energy 5.0 / 6.0 / 8.0 / 10.0

Den trefasiga hybridväxelriktaren för privathem

Sunny Tripower Smart Energy

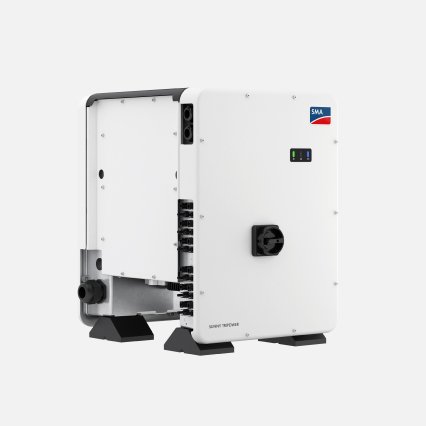

Sunny Tripower CORE1

Sunny Tripower CORE1

Står på egna ben

Sunny Tripower CORE1

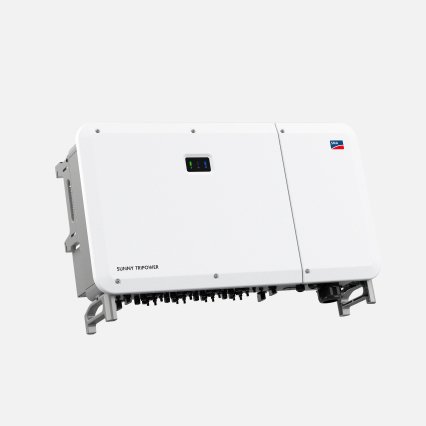

SMA Sunny Tripower CORE2

Sunny Tripower CORE2

Fler möjligheter Mer integration Hög prestanda

Sunny Tripower CORE2

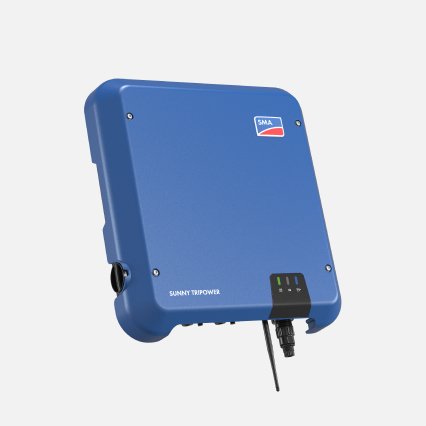

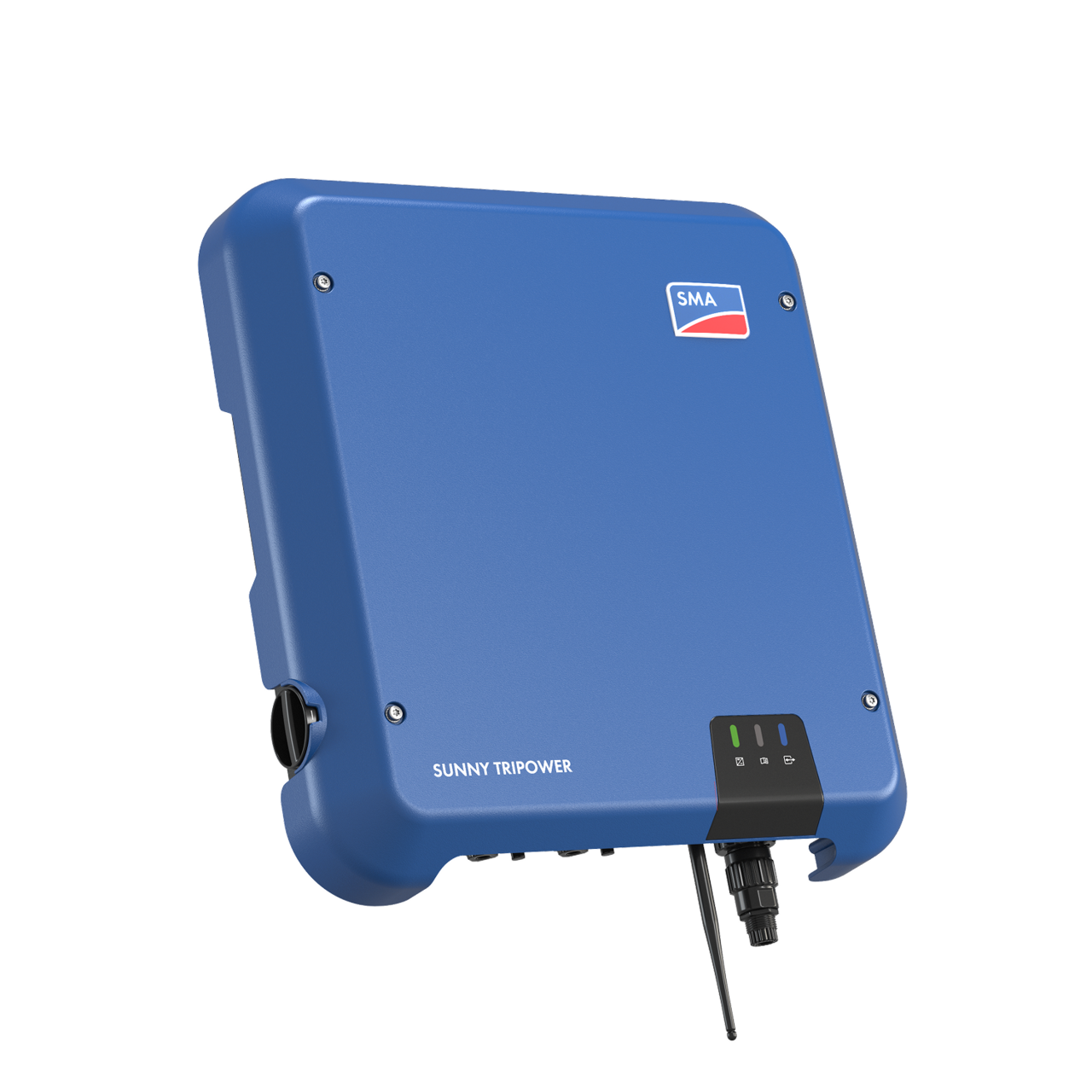

SMA Sunny Tripower 3.0 - 6.0

Sunny Tripower 8.0 / 10.0

Mer avkastning för privata hushåll: producera solel intelligent

Sunny Tripower

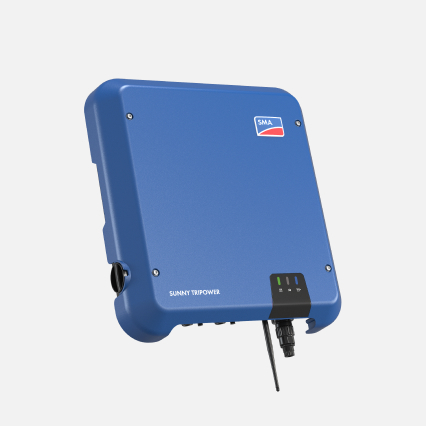

SMA Sunny Tripower 3.0 - 6.0

Sunny Tripower 3.0 / 4.0 / 5.0 / 6.0

Mer avkastning för privata hushåll: producera solel intelligent

Sunny Tripower

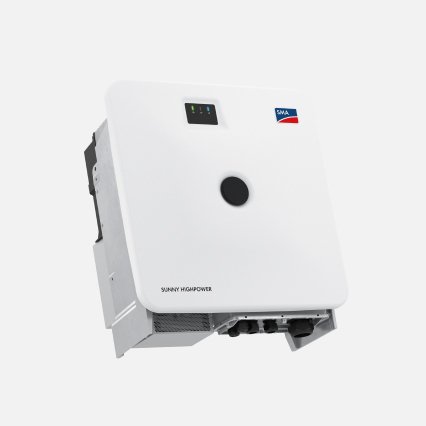

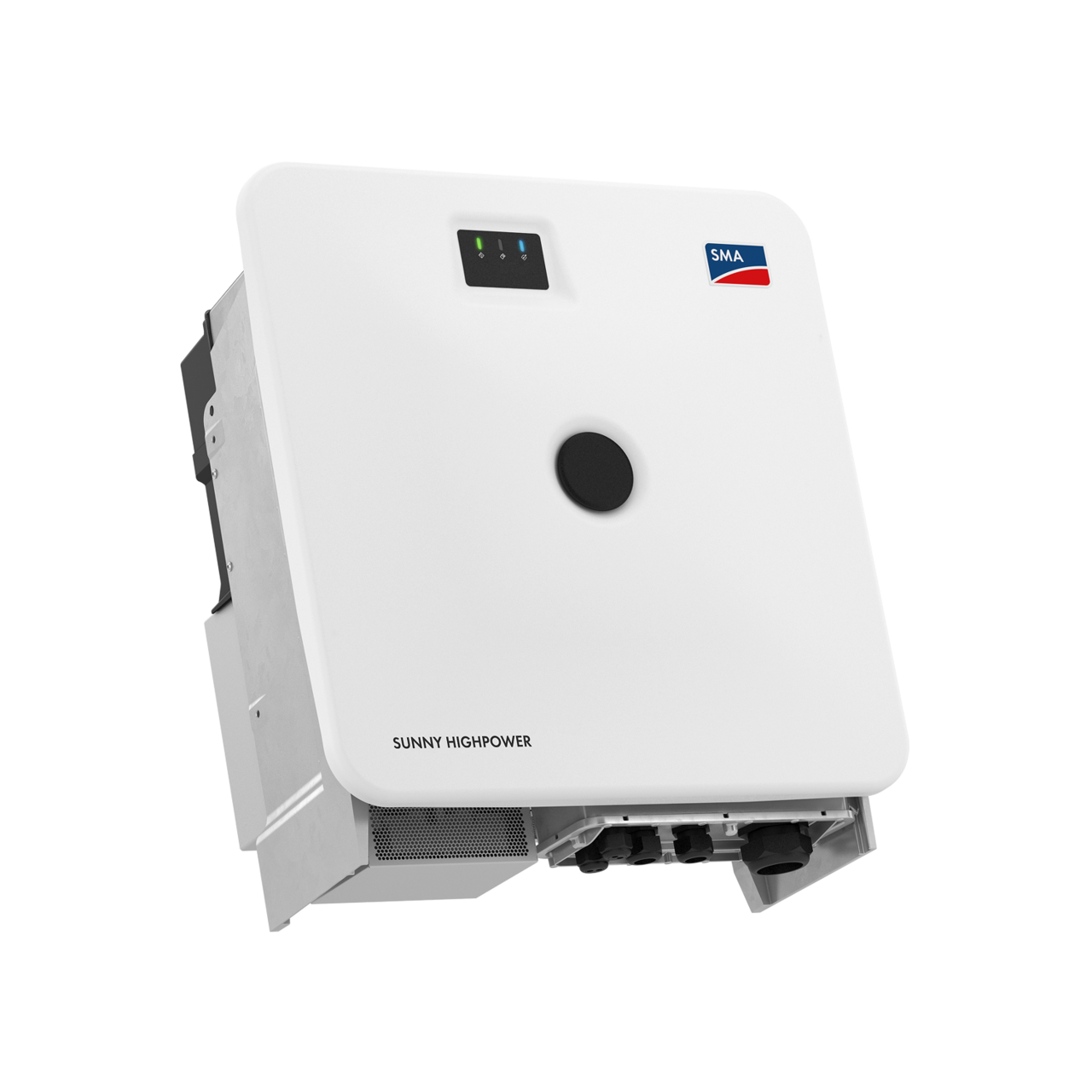

SMA Sunny Highpower PEAK3

Sunny Highpower PEAK3

Anpassad för framtiden- redan idag
ennexOS ready

Sunny Highpower PEAK3

Centralväxelriktare för solkraftverk

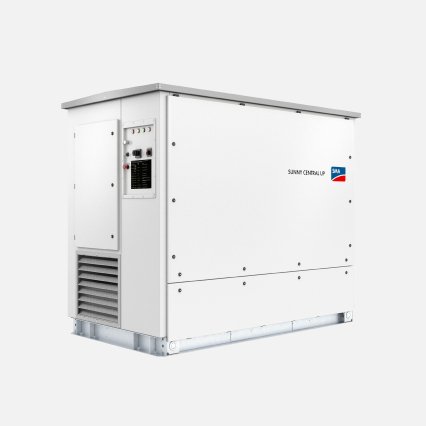

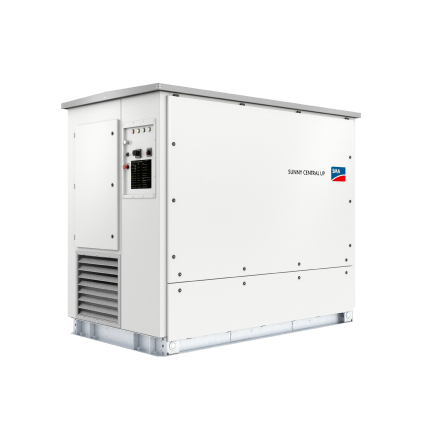

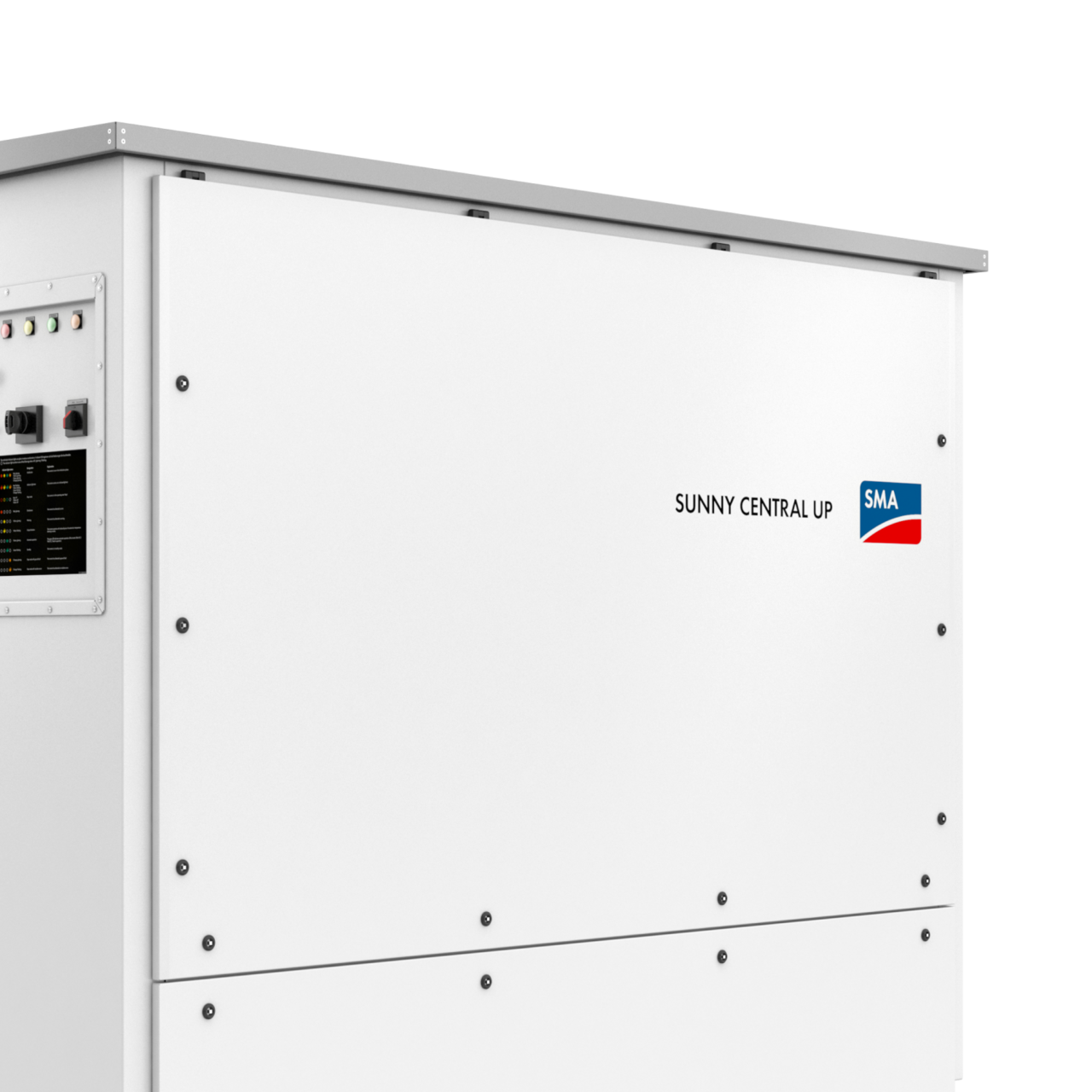

SMA Sunny Central UP

Sunny Central UP

Häng med in i framtidens energiförsörjning

Sunny Central UP

Vad är en växelriktare för solceller?

Varje solcellsanläggning behöver minst en växelriktare. Det allmänna elnätet levererar växelström (AC) och de flesta hushållsapparater och maskiner fungerar med växelström. Solcellerna på taket däremot producerar likström (DC). För användningen i vardagen måste den alltså först omvandlas till växelström (AC). I annat fall är det inte möjligt att använda den egenproducerade energin eller mata in den i det allmänna elnätet.

Hur fungerar växelriktare?

Ofta betecknas växelriktare som "hjärtat" i en solcellsanläggning eftersom de har en central roll vid omvandlingen av den producerade likströmmen till användbar växelström. Utan växelriktaren vore det inte möjligt att använda den solel som solcellsanläggningen har producerat på ett effektivt och enkelt sätt. Växelriktare är alltså länken mellan solcellerna på taket och den privata strömförsörjningen i huset å ena sidan och det allmänna elnätet å andra sidan.

Växelriktare för solceller: modeller och utföranden

Växelriktare för solceller finns i olika utföranden och för många olika användningssyften. Följande växelriktartyper är de vanligaste:

Modulväxelriktare

De här växelriktarna för solcellsanläggningar är direkt anslutna till solcellerna och på varje solcellsmodul finns en solcellsväxelriktare. De här växelriktarna används ofta för små solcellsanläggningar, som balkongkraftverk.

Strängväxelriktare

Vid större solcellsanläggningar seriekopplas de enskilda solcellsmodulerna (som sträng, eng. string) efter varandra. Istället för att utrusta varje modul med en egen växelriktare, används här så kallade strängväxelriktare. Dessa omvandlar all likström (DC) som produceras av en modulgrupp till användbar och inmatningsbar växelström. Multristrängväxelriktare sammanfattar energiflödet från flera modulsträngar och omvandlar den producerade energin från likström (DC) till växelström (AC).

Centrala växelriktare

Stora fristående solcellsanläggningar, även kallade solcellsparker, har som regel över hundra solcellsmoduler. Här används centrala växelriktare som sammanför strängarna för alla moduler och som omvandlar likströmmen (DC) som har producerats till växelström (AC). Ofta finns den centrala växelriktaren i ett eget teknikrum.

Batteriväxelriktare

Batteriväxelriktare är enheter som används i solcellsanläggningar med batterilager för att omvandla den likström (DC) som lagras i batterierna till växelström (AC). Den här omvandlingen gör det möjligt att tillhandahålla den lagrade energin från batterierna för att användas i ett hushåll eller mata in den i det allmänna elnätet.

Hybridväxelriktare

Hybridväxelriktare från SMA förenar funktionerna för en solcellsväxelriktare med funktionerna för en batteriväxelriktare i en enhet.

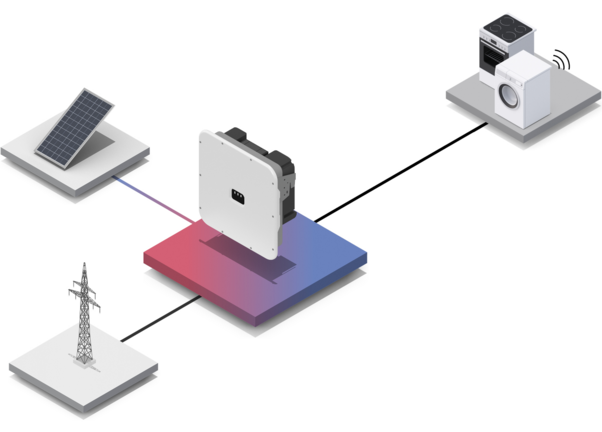

Hur fungerar en solcellsväxelriktare i detalj

I solcellsanläggningen har växelriktaren en viktig uppgift: kommer solstrålningen på solcellerna omvandlar de energin till likström (DC). Denna kan dock varken användas i hemmet eller går det att mata in den till de allmänna elnätet. Därför behöver varje solcellsanläggning en solcellsväxelriktare:

  • Likströmmen (DC) som har producerats av solcellerna leds via en kabel till växelriktaren.

  • Växelriktaren omvandlar likströmmen (DC) till växelström (AC).

  • Växelströmmen kan man förbruka direkt i hemmet eller företaget eller mata in den i det allmänna elnätet.

  • Solcellsväxelriktare omvandlar likström till växelström

  • Förbrukarna från tillgång till växelström

  • Likström produceras av solcellsmoduler

  • Växelström matas in till det allmänna elnätet eller tas ut från det

Utökade funktioner för växelriktarna för solceller från SMA

Förutom de här grundfunktionerna övertar en solcellsväxelriktare från SMA många fler uppgifter. Till de viktigaste funktionerna hör följande:

Ertrags- und Anlagenüberwachung

Utbytes- och anläggningsövervakning

Övervakningen av en solcellsanläggning och kontrollen av uppnått utbyte måste inte vara komplicerat. SMA-växelriktare för solceller med Home Management-system styrs enkelt med en smartmobil eller surfplatta. Och alla utbytesuppgifter får du översiktligt och bekvämt i Sunny Portal och SMA Energy-appen.

Netzüberwachung

Nätövervakning

SMA-växelriktare för solceller ser till att spänning och frekvens förblir konstant när den egenproducerade energin matas in i hemmanätet.

Leistungsoptimierung

Prestandaoptimering

Med SMA ShadeFix får växelriktare från SMA alltid ut maximalt från solcellerna – även om det skulle finnas föroreningar och skuggning. SMA ShadeFix stöds då av MPP-tracker. MPP-Tracking står för "Maximum Power Point Tracking" (på svenska ungefär spåra den maximala effektpunkten"). Detta betyder att växelriktare för solceller från SMA anpassar den elektriska belastningen i varje solcell respektive i varje solcellsmodul, så att varje cell kan leverera största möjliga effekt.

Sicherheit

Säkerhet

Hos SMA är säkerhet mycket viktigt när växelriktarna för solceller konstrueras och säljs. Vårt koncept för säker drift av solcellsanläggningar baseras då på olika beståndsdelar som kompletterar varandra perfekt:

  • Slimmade solcellssystem med kvalitetsutrustning

  • Intelligenta och innovativa programvarufunktioner

  • Omfattande kvalitetskontroller och tester

  • 40 års global erfarenhet av utveckling av solcellsteknik

  • Praktiskt inriktade utbildningar och kurser för nykomlingar och proffs inom solceller

Skillnad mellan enfasiga och trefasiga växelriktare

Det finns en- och trefasiga växelriktare som huvudsakligen skiljer sig från varandra på följande sätt:

Enfasiga växelriktare
Enfasiga solcellsväxelriktare ansluts till en strömledare resp. fas. De är förhållandevis prisvärda och passar för små solcellsanläggningar.

Trefasiga växelriktare
De här växelriktarna ansluts till tre strömledare resp. 3 faser. De har högre prestanda, är energieffektivare och kan användas på många olika sätt.

Hur väljer man en passande växelriktare?

Valet av den passande växelriktaren beror på många faktorer och görs därför som regel av yrkesfolk. Översikt med de viktigaste stegen:

  • Först bestäms den maximala effekten, som solcellsanläggningen kan ge vid ideala förutsättningar. Man väljer sedan en växelriktare för solceller som stöder denna likströmseffekt.

  • Om överskottsström ska matas in till det allmänna elnätet, krävs en nätkopplad solscellsväxelriktare (grid-tied). Om däremot ingen inmatning planeras, lämpar sig en solcellsväxelriktare för ödrift (off-grid).

  • Man bestämmer om växelriktaren ska vara trefasig eller enfasig.

  • Som nästa steg jämförs effektiviteten för de modeller som kommer ifråga. Ju effektivare växelriktaren arbetar, desto högre är energiutbytet och desto mindre förluster finns.

  • Man måste också kontrollera kompatibiliteten för den önskade växelriktaren med de installerade eller planerade solcellerna.

  • Hänsyn måste också tas till installationsplatsen när man väljer växelriktare för solceller. Det är inte alla modeller som är lämpade för alla temperaturintervall (t.ex. sommarhetta på vinden) eller fukt (t.ex. vid en utomhusinstallation).

  • Även hanteringskomforten och utrustningen med programvara spelar en viktig roll när man väljer. Växelriktare för solceller från SMA styrs intuitivt och optimerar effekten från solcellsanläggningar med hjälp av intelligent styrning.

Ansluta växelriktaren

Installationen av en växelriktare för solceller bör planeras väl och alltid genomföras av yrkesfolk. Beakta alla giltiga bruksanvisningar för enheten när den ansluts. Detta är då särskilt viktigt:

  • Det ideala är att växelriktaren för solceller placeras på en torr, välventilerad plats som är frostfri och skyddad mot solinstrålning.

  • En placering nära byggnadens huvudströmkrets ger mindre arbetsinsatser och sänker kostnaderna för anslutningen.

  • Kabeldragningen måste göras med speciella solcellskablar som klarar av den höga strömstyrkan som solcellerna producerar vid god solinstrålning.

  • Så korta kabelsträckor med en så stor area som möjligt ser till att modulernas effekt kan utnyttjas fullt ut.

Vanliga frågor om växelriktare för solceller

Vilken sorts kabel går från solcellsanläggningen till växelriktaren?

Mellan solcellsanläggningen och solcellsväxelriktaren får endast certifierade kablar med motsvarande area användas och som har nötningsbeständig och flamhärdig mantel. Kabelkraven finns i de giltiga bruksanvisningarna till respektive växelriktare.


Hur stor måste växelriktaren för en solcellsanläggning vara?

Växelriktaren för solceller måste uppfylla solcellsanläggningens maximala likströmseffekt. Överdimensionerade enheter är inget problem, vilket däremot för låg prestanda är.


Hur länge håller en växelriktare i en solcellsanläggning?

Växelriktarna från SMA är beroende på modell konstruerade för driftstider på ungefär 25 år.


Hur mycket ström förbrukar en växelriktare för solceller?

Strömförbrukningen för en solcellsväxelriktare styrs av effekten och modellen. Under dagen tar enheten energin från solcellsanläggningen. Detta betyder att det endast finns elkostnader för tomgångsdriften på natten. Elförbrukningen är dock mycket låg, för Sunny Tripower X exempelvis, är den mindre än 5 watt.


Hur många solcellsmoduler kan anslutas till en växelriktare?

Antalet solcellsmoduler som kan anslutas till en solcells- eller hybridväxelriktare beror på de enskilda solcellsmodulernas effekt och växelriktarens effektklass.
Till exempel: Består solcellsanläggningen av 10 moduler med en effekt på vardera 300 watt, som är seriekopplade, ges en maximal total effekt på 3 kW peak. För en sådan anläggning bör en växelriktare med en effekt på upp till 3 kW användas.

Solcellsanläggningen ger största delen av tiden inte full effekt, eftersom solen inte alltid skiner jämnt och det kan förekomma skuggning på modulerna. Därför kan anläggningen överdimensioneras jämfört med växelriktaren. Detta betyder att under vissa omständigheter kan även en växelriktare med en effekt på 2 kW räcka till för en anläggning på 3 kW peak. Ett överdimensionerad solpanelsaggregat är extra välfungerande för hybridväxelriktare. Överskottseffekt kan laddas direkt till batteriet och förloras inte.

Växelriktarens optimala effektklass beror på solcellsanläggningens specifika egenskaper.


Går det också att använda en solcellsanläggning utan växelriktare?

Teoretiskt kan man ansluta en solcellsanläggning utan solcellsväxelriktare. Det är vanligt vid små mobila anläggningar, t.ex. för husvagnar. De här transportabla modulerna matar in likström i bodelsbatteriet. Vid solcellsanläggningar i privata bostäder skulle man utan växelriktare behöva ställa om hela hushållet till förbrukare som arbetar med likström (DC). Det skulle kräva en omständlig konvertering.


Vad är skillnaden mellan växelriktare som matar in till elnätet och off-grid-växelriktare?

Vid batteriväxelriktare (off-grid) planeras ingen anslutning till det allmänna elnätet; solelen som produceras på taket är uteslutande för eget bruk. Solcellsväxelriktare som matar in till det allmänna elnätet däremot matar in solel som inte använts till det allmänna elnätet. Ägaren till en sådan anläggning får då en inmatningsersättning.
