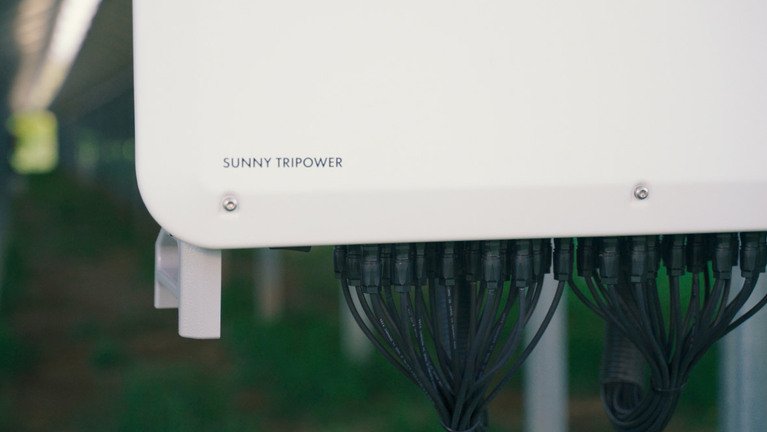

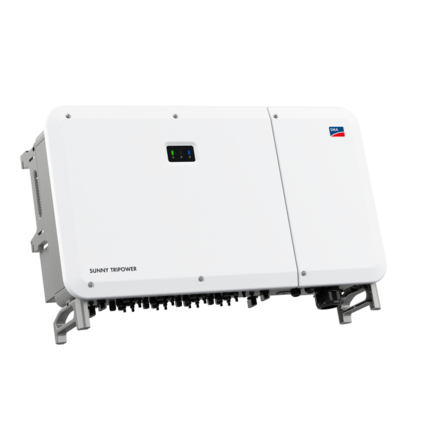

Sunny Tripower CORE2

Fler möjligheter – Högre integration – Mer effekt

Sunny Tripower CORE2

SMA ShadeFix

Fler möjligheter

Högsta flexibilitet vid projektering av stora kommersiella lösningar, både för markanläggningar och takmonterade.

Nyhet

Nu med integrerat ljusbågsskydd AFCI och DC-överspänningsskydd typ 1/2

Högsta säkerhet på växelriktare

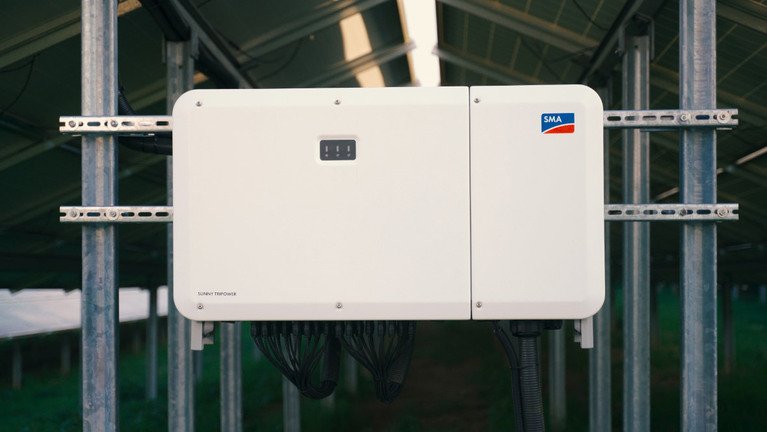

Maximal flexibilitet upp till megawatt-kapacitet

  • 12 MPPT:er

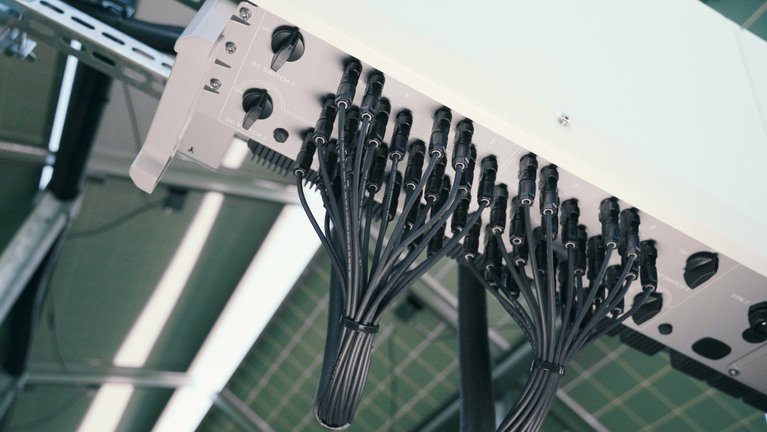

  • 24 strängar med Sunclix-kontakter

  • Upp till 150 % överdimensionering av strängarna

  • Upp till 1100 V DC

  • Passar även för bifacial paneler

Mer integration

Kärnelement i SMA Commercial Energy Solution​ och redo för framtida utökningar och nya krav.

Redo för omgående och framtida tillägg

  • Sunny Design: intuitiv planering och konstruktion

  • Storage Business* kommersiell batterilagring: sömlöst tillägg med exempelvis lagringskapacitet

  • SMA Data Manager M: fullständig integration av ennexOS och enkel idrifttagning av anläggningen

  • Sunny Portal: omfattande övervakning

Hög prestanda

Lösning utanför boxen med integrerad optimering av solelproduktionen för enkel installation och effektiv service

Maximal avkastning

  • Ingen DC Combiner krävs

  • 110 kW med 400 V AC som standard

  • Enkel montering tack vare bärhandtag

  • Hög tålighet mot påfrestande omgivningar

  • SMA ShadeFix för optimal avkastning

Integrerade smarta funktioner

SMA ShadeFix

SMA Shadefix

ShadeFix är en helhetslösning från SMA som i varje situation optimerar solcellsanläggningarnas prestanda på strängnivå. Även vid tillfällig skuggning. SMA ShadeFix är mycket bättre än de flesta konventionella maskinvarulösningarna för skugghantering i solcellsanläggningar.

Sunny Tripower CORE2

Versionsinformation

Sunny Tripower CORE2 och SMA Data Manager M

Anvisningar för idrifttagning

För störningsfri idrifttagning av systemet med en eller flera Sunny Tripower CORE2-växelriktare och ev SMA Data Manager M är det absolut nödvändigt att genomföra de följande stegen i den angivna ordningsföljden:

  1. 1. Driftsätt Sunny Tripower CORE2
  2. 2. Firmware-uppdatering Sunny Tripower CORE2-växelriktare till version >=1.00.04.R
  3. 3. Firmware-uppdatering Data Manager M till version >=1.09.06.R
  4. 4. Registrering av Sunny Tripower CORE2 i SMA Data Manager M
Firmware-uppdatering Sunny Tripower CORE2-växelriktare

Firmware-uppdatering Sunny Tripower CORE2-växelriktare

  • Ladda den aktuella uppdateringsfilen i avsnittet ”Programvara” i ”Nedladdningar”
  • Säkerställ att det finns solinstrålning i minst ytterligare 60 minuter. En ren AC-försörjning är inte tillräcklig.
  • Skapa anslutning till användargränssnittet
    Allmängiltig åtkomstadress: IP-adress vilken har tilldelats manuellt eller av DHCP-servern (routern) (fastställs med nätverksskannerprogram eller nätverkskonfiguration för routern).
    • Åtkomstadress för Apple-, Android-, Windows- och Linux-system:
    SMA[seriennummer].local (t.ex. SMAA2102031234.local)
    • Växelriktarens standard-IP-adress för direktanslutning via Ethernet:
    169.254.12.3
  • Skapa anslutning till användargränssnittet
    1. Välj [Inloggning] högst upp till höger.
    2. Skriv in lösenordet i fältet Lösenord
      Standardlösenordet för användargruppen Installatör är pw1111.
    3. [Inloggning] Välj
  • Du måste ställa in landskod
    1. Välj[Enhetsövervakning]] i menyn.
    2. Välj [Initiering]
    3. Välj önskad landskod i urvalslistan Grid-kod-inställningar
    4. Bekräfta den ändrade inställningen med [Spara inställningar]
  • Genomför uppdatering av firmware
    1. Välj [Enhet]i menyn.
    2. Välj [Uppdatering av firmware] wählen.
    3. Välj[Välj en firmware-fil]och välj uppdateringsfilen för växelriktaren.
    4. 4. Följ anvisningarna i dialogrutan.
  • Låt webbläsarens fönster vara öppet tills processen har slutförts.
  • Kontrollera att uppdateringen har lyckats i menypunkten [Om].

Firmware-uppdatering SMA Data Manager M för stöd av Sunny Tripower CORE2

Firmware-uppdatering SMA Data Manager M för stöd av Sunny Tripower CORE2

Läs mer

Registrering av Sunny Tripower CORE2 i SMA Data Manager M

Registrering av Sunny Tripower CORE2 i SMA Data Manager M

  • Sunny Tripower CORE2 aktiveras via Modbus Sunspec av Data Managern.
  • En eller flera växelriktare kan under idrifttagningen registreras som Modbus-enheter. Använd profilen ”Sunspec Modbus” och Unit ID ”1” landskoden i konfigurationssteget ”Modbus-registrering”. I det följande steget kan landskoden ställas in för samtliga enheter.
  • Till en Sunny Data Manager M som redan är konfigurerad kan Sunny Tripower CORE2 registreras i efterhand:

Registrera ny Modbus-enhet och tilldela Modbus-profil

Förutsättning:

  • Modbus-enheterna måste vara i drift och anslutna till Data Managern.

Tillvägagångssätt:

  1. Logga in i användargränssnittet för Data Managern.
  2. Välj i menyn Konfiguration menypunkten Enhetshantering.
  3. Klicka på knappen.
  4. Fyll i fälten och bekräfta med [Fortsätt].
  5. Fyll i fälten och bekräfta med [Fortsätt].
    • Välj Modbus-profilen ”SunSpec”.
    • Låt Unit ID vara ”1”.
    • Tillgängliga Modbus-enheter i anläggningen söks och visas.
  6. Välj de Modbus-enheter som ska läggas till i anläggningen och klicka på [Spara].
