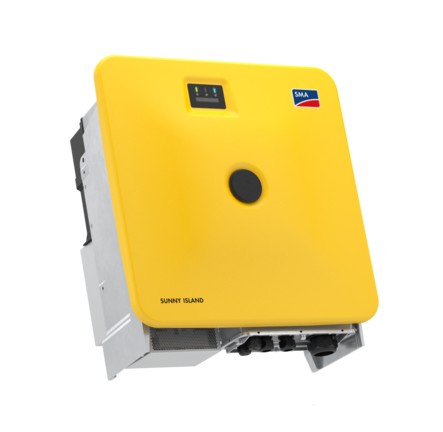

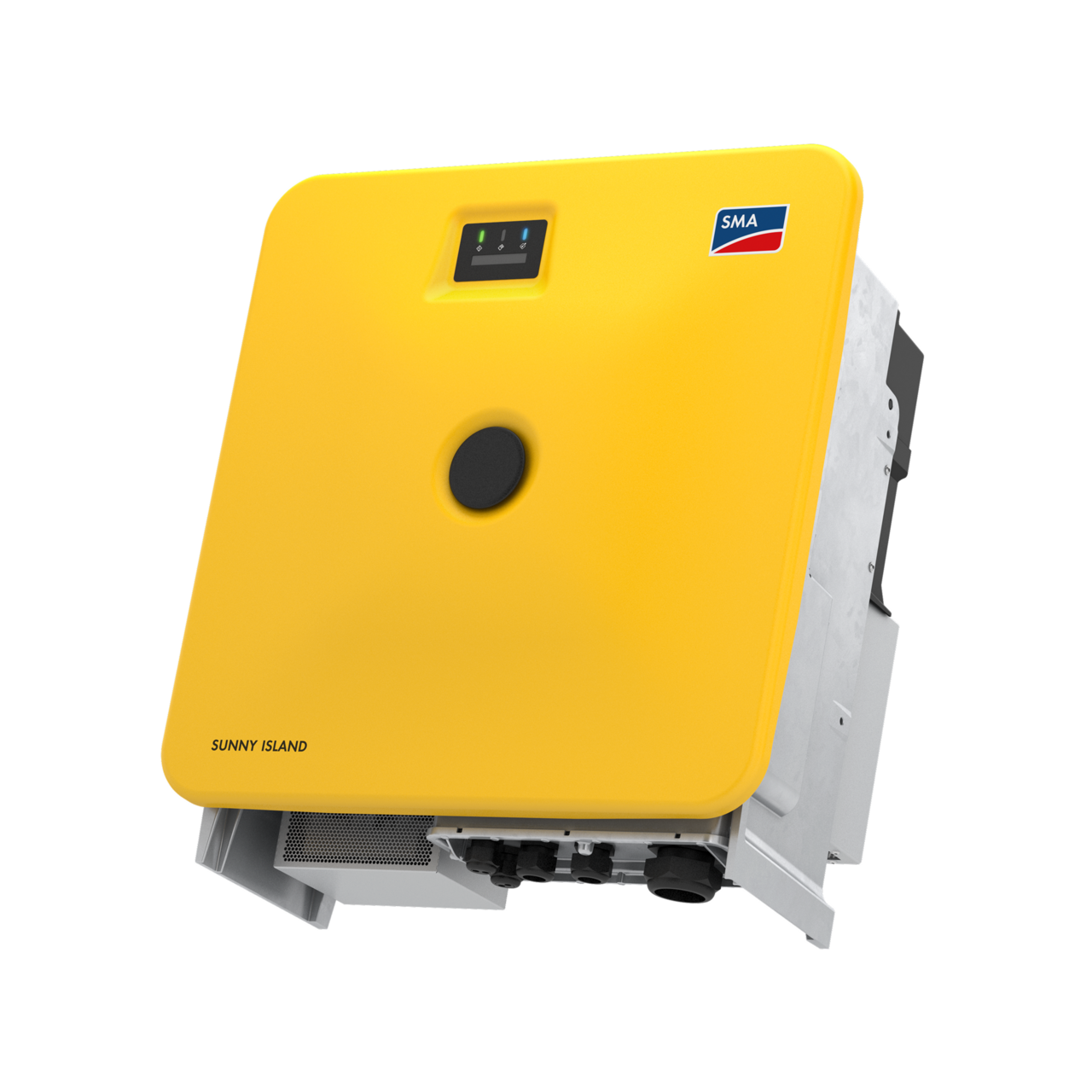

Sunny Island X SI30-20 / SI50-20

I off-grid-system skickar SMA Hybrid Controller börvärden till solcellsväxelriktarna via kommunikation. FSPC (Frequency Shift Power Control) finns också tillgängligt för att öka redundansen.

Erbjudanden har varit tillgängliga sedan januari 2025. Leveranserna förväntas börja i april 2025.

Sunny Island X är designad och tillverkad i Tyskland.

Sunny Island 4.4M / 6.0H / 8.0H har 2 anslutningar för växelspänning (AC1 och AC2). Under ogynnsamma omständigheter kan detta leda till att kontakterna i den interna reservkraftsomkopplaren fastnar.

Sunny Island X har endast 1 växelströmsanslutning och har därför ingen intern reservkraftsomkopplare. Det är därför osannolikt att detta problem kommer att uppstå.

Produkten är listad under fristående system och solcellsanläggningar med självförbrukning.

En utökning är möjlig om batteritillverkaren tillåter tillägg av batterimoduler eller batteriskåp till befintliga system.

SMA Solar Technology AG rekommenderar starkt att man använder godkända batterier, eftersom dessa har testats för att fungera optimalt med systemet. Om batterier från andra tillverkare (t.ex. äldre Samsung-batterier) används kan det inte garanteras att systemet fungerar felfritt.

OBS: Det totala batterispänningsintervallet måste ligga helt inom det tillåtna DC-inspänningsintervallet för Sunny Island. Den maximalt tillåtna DC-inspänningen för likström för Sunny Island får inte överskridas.

Ja, det går.

En kompatibilitetslista kommer att finnas tillgänglig på nedladdningssidan via www.SMA-Solar.com eller på produktsidan för Sunny Island X.

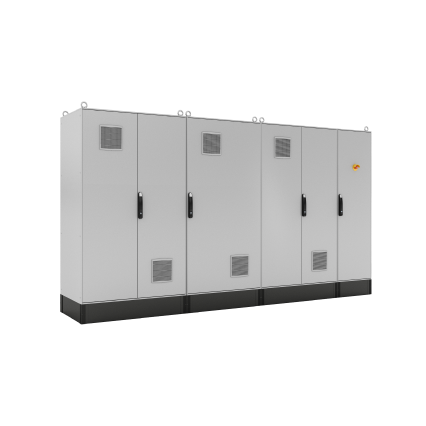

I nätanslutna system kan Sunny Island X drivas med en enda växelriktare utan en SI X Connection Box.

SI X Connection Box krävs dock för reservkraftsdrift.

När du installerar det första systemet med Sunny Island X rekommenderar SMA Solar Technology AG att du använder Sunny Island X Connection Box från Enwitec. Detta bör leda till en bättre förståelse av systemarkitekturen.

I princip är det dock möjligt att ställa in en omkopplingsbox på egen hand med SMA Hybrid Controller eller med en annan kompatibel anläggningsregulator.

För närvarande är det bara EDMM-20 (SMA Data Manager M) som stöder Sunny Tripower Storage X som en underordnad enhet.

Sunny Island X är ännu inte kompatibel med EDMM-10 (SMA Data Manager M) (från och med mars 2025).

Ja, information kommer inom kort att finnas tillgänglig på SMA:s webbplats (www.SMA-Solar.com).

Ja, systemet stöder styrsignaler från tredjepartsleverantörer.

SMA Solar Technology AG tillhandahåller Modbus-protokollet så att externa system kan styra Sunny Island både i nätanslutna system och i off-grid-system.

SMA Hybrid Controller kan skicka kommandon till solcellsväxelriktarna via SunSpec Modbus. Detta gör att SMA Hybrid Controller kan styra SMA:s växelriktare, t.ex. när batteriet är fulladdat.

SMA Solar Technology AG anger att detta inte har testats med växelriktare från andra tillverkare.

SMA Hybrid Controller fungerar som en PLC (Power Line Communication) för enklare konvertering med integrerade kommunikationsprotokoll för DNP3 eller IEC 60870.

Prestationsförhållandet mellan solcells- och batteriväxelriktare är 1,5 till 1.

För nätanslutna system kan totalt upp till 11 enheter anslutas utan ytterligare en SMA Data Manager (EDMM-20), och upp till 50 enheter med EDMM-20. Upp till 120 enheter kan anslutas i off-grid-system med hjälp av SMA Hybrid Controller.

Nej, det går inte. Sunny Island 4.4M / 6.0H / 8.0H och Sunny Island X kan inte kombineras i ett system.

SMA Solar Technology AG rekommenderar att man använder en EDMM-20 (SMA Data Manager M) för att styra ett centraliserat energihanteringssystem.

Nej, Sunny Island X kan parallellkopplas för nätanslutna system (utan SI X Connection Box).

Sunny Island X är en växelriktare utan egen transformator. Därför bör varje Sunny Island X i ett system ha sitt eget batteri.

I system med flera Sunny Island X-enheter fortsätter systemet att fungera om en Sunny Island X eller ett batterihanteringssystem fallerar tills strömmen från denna Sunny Island X eller detta batterihanteringssystem är tillräcklig igen.

Ja, Hybrid Controller-enheten reglerar nätspänningen genom att kontinuerligt skicka börvärden till växelriktarna.

Sunny Island X:s energihanteringssystem har för närvarande ingen arbitragefunktion, men växelriktarna kan styras via Modbus.

Ja. Olika Sunny Island X med olika batterikapacitet kan användas.

Sunny Island 4.4M / 6.0H / 8.0H använder en topologi där en batteriväxelriktare på högre nivå (master) kan styra upp till 3 batteriväxelriktare på lägre nivå (slavar).

Sunny Island X har inte denna topologi. Istället kan SMA Hybrid Controller ta över kontrollen som System Manager och alla Sunny Island X arbetar tillsammans i ett system.

Det finns inga System Managers i off-grid-system. I nätanslutna system med totalt 11 enheter kan en Sunny Island X ställas in som System Manager.

Ja, det är möjligt att installera en extra modul med digitala in- och utgångar i Sunny Island X. Detta gör att ytterligare funktioner kan förverkligas.

För skalbarhet med fler än 16 enheter kan en konfigurering med System Manager användas om de 16 enheterna inkluderar växelriktaren, elmätaren och solinstrålningsgivarna.

Det är möjligt att ansluta upp till 50 enheter till EDMM-20 (SMA Data Manager M), inklusive Sunny Island X, solcellsväxelriktare, elmätare, sensorer etc.

Både Sunny Island X och SMA Hybrid Controller har ett användargränssnitt.

SMA Solar Technology AG testar för närvarande överbelastningsförmågan hos Sunny Island X. Så snart resultaten är tillgängliga kommer databladet att uppdateras i enlighet med detta.

Till skillnad från den klassiska Sunny Island är Sunny Island X inte utrustad med en extern knapp för start/stopp av växelriktaren.

Sunny Island X har bara en enda växelströmsanslutning.

Anti-islanding stöds för nätanslutna system.

Sunny Island X är utrustad med ett inbyggt skydd på växelströmssidan.

Sunny Island X har inget överspänningsskydd på likströmssidan, eftersom det inte krävs något överspänningsskydd för batteriväxelriktare på likströmssidan.

Sunny Island X är utrustad med en integrerad överspänningsskyddsanordning på växelströmssidan.

Omkopplingstiden granskas för närvarande: Den förväntas ligga på cirka 20 millisekunder.

Ett intervall för mätning/börvärde på 100 ms är möjligt.

Nivån på batteriets elektriska spänning och elektriska ström måste överensstämma med Sunny Island X:s likströmsområde.

Kommunikationen i batterihanteringssystemet måste också vara kompatibel med SMA:s protokollspecifikationer.

Ja, den har korrosionsskydd i enlighet med IEC 61701 (C3). SMA Solar Technology AG rekommenderar att växelriktaren installeras i containrar eller avskilda rum när den installeras i marin miljö.

Systemet klarar 50 kW vid 400 VAC.

Upp till 10 växelriktare kan anslutas till SI Connection Box 500.

När kompatibla generatorstyrenheter används tillsammans med SMA Hybrid Controller kan upp till 16 generatorer anslutas.

Ja, med hjälp av SMA Hybrid Controller kan systemet styra energin på ett effektivt sätt.

I nätanslutna system kan upp till 11 enheter drivas utan EDMM-20 (SMA Data Manager M) för integrerad energihantering.

I likhet med Sunny Island 4.4M / 6.0H / 8.0H är jordningstopologin för Sunny Island X kompatibel med TT- och TN-nät. En TN-konfigurering används i ödrift. Enheterna kan jordas, men det är inte tillåtet att jorda likströmspolarna.
